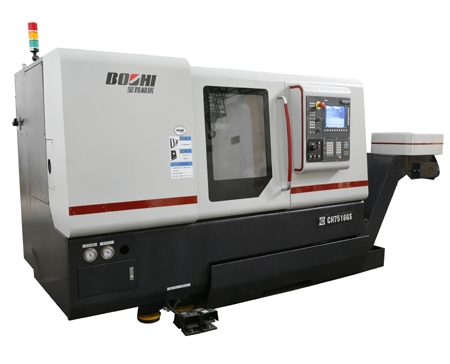

CH7516GS是通过对高效加工结构优化手艺，，，，，，热变形及赔偿手艺，，，，，，高速车削加工新闻态检测手艺，，，，，，主轴单位手艺，，，，，，高速车削加工工艺手艺，，，，，，功效组件？？？？榛杓剖忠，，，，，，动态性能研究与轻量化手艺，，，，，，高速移动驱下手艺，，，，，，可靠性手艺等方面的研究，，，，，，开发完成的回转直径为φ400mm规格的高速车削中心。 。。。。
产品特点：
1）整体式高强度铸铁床身由专业铸造厂家接纳树脂砂铸造，，，，，，具有足够的刚性，，，，，，优异的吸振性和热稳固性，，，，，，接纳宽跨距日本THK转动导轨，，，，，，机床遭受载荷大，，，，，，动态响应好，，，，，，消除了低速爬行，，，，，，具有优异的精度坚持性
2）主轴为内装式高速电主轴，，，，，，最高转速8000转，，，，，，接纳螺旋式强制水冷却。 。。。。在恒温、净化情形下装配，，，，，，并经由细密平衡测试，，，，，，包管主轴运转平稳，，，，，，具有优异的刚度和更高的主轴转速。 。。。。
3）X/Z轴接纳日本THK高速丝杠，，，，，，进给速率高。 。。。。闭环控制，，，，，，精度恒久稳固可靠；； ；
4）机床C轴配以高区分的编码器，，，，，，可一连分度，，，，，，与机床同轴装配，，，，，，确保C轴定位精度和高可靠性；； ；
5）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，，，，，，均可脚踏开关控制，，，，，，利便快捷；； ；液压压力调解均接纳面板式旋扭操作，，，，，，表盘显示，，，，，，调解清静、利便；； ；
6）导轨、滚珠丝杠副接纳集中自动稀油润滑，，，，，，各个节点配有定量式分油器，，，，，，准时定量向各润滑部位注油，，，，，，包管各滑动面匀称润滑，，，，，，有用的减小摩擦阻力，，，，，，提高了运动精度，，，，，，包管了滚珠丝杠和导轨副的使用寿命。 。。。。
适用行业：
适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。 。。。。
|
项 目 |
单位 |
CH7516GS |
|
|
加工规模 |
床身上最大回转直径 |
mm |
Φ450 |
|
床鞍上最大回转直径 |
mm |
Φ280 |
|
|
最大工件长度 |
mm |
450 |
|
|
最大车削直径 |
mm |
Φ250 |
|
|
最大棒料直径 |
mm |
Φ35 |
|
|
主轴 |
液压卡盘直径 |
mm |
Φ169 |
|
主轴头型式 |
|
A2-5 （GB/T5900.1） |
|
|
主轴通孔直径 |
mm |
Φ49 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ90/Φ75 |
|
|
主轴转速 |
r/min |
80-8000 |
|
|
主电机功率(一连/30分钟) |
kW |
15/18.7 |
|
|
尾座 |
套筒直径/行程 |
mm |
Φ70/80 |
|
顶尖锥度 |
|
MT No.4 |
|
|
床鞍 |
倾斜角度DEG |
|
45° |
|
移动距离 X/Z |
mm |
157/460 |
|
|
快速移动速率 X/Z |
m/min |
42/42 |
|
|
伺服电机扭矩 X/Z |
Nm |
10.3/14.7 |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ32/Φ40 |
|
|
刀架 |
刀位数/可发动力刀具数 |
|
12/6 |
|
刀具尺寸（车削/镗孔） |
mm |
20×20/Φ32 |
|
|
C轴 |
最小控制角度 DEG |
|
0.001 |
|
回转刀具电机功率 |
kW |
4.1 |
|
|
回转刀具速率 |
rpm |
6000 |
|
|
最大端铣直径/攻丝尺寸 |
mm |
Φ10/ M10 |
|
|
其它 |
电源 |
kVA |
40 |
|
体积（长×宽×高） |
mm |
3740×1780×1930(侧排屑) |
|
|
总重量 |
kg |
4500 |
|
